Từ Trường Nam Châm Là Gì?

Từ trường nam châm tồn tại xung quanh nam châm và là cơ sở tạo nên nhiều hiện tượng, ứng dụng từ tính trong thực tế. Bài viết phân tích nguồn gốc từ trường, đường sức từ, cảm ứng từ B, cường độ từ trường H, Gauss – Tesla, phương pháp đo và những yếu tố ảnh hưởng đến từ trường của nam châm.

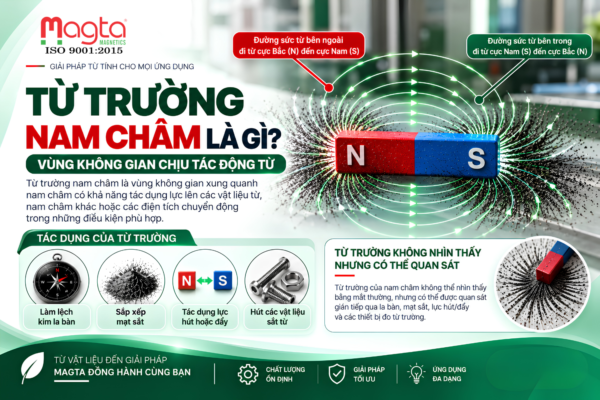

1. Từ trường nam châm là gì?

Từ trường nam châm là trường từ tồn tại trong không gian xung quanh nam châm, có khả năng tác dụng lực và mômen lên các vật liệu từ, nam châm khác hoặc điện tích chuyển động trong những điều kiện thích hợp.

Nói đơn giản hơn, một nam châm không cần phải tiếp xúc trực tiếp với vật thể mới có thể tạo ra tác động từ. Không gian xung quanh nam châm tồn tại một trường vật lý, và trường này chính là cơ sở để nam châm hút một số vật liệu sắt từ, hút hoặc đẩy nam châm khác và tham gia vào hoạt động của nhiều thiết bị điện – cơ.

Từ trường không thể nhìn thấy trực tiếp bằng mắt thường. Tuy nhiên, sự tồn tại của nó có thể được quan sát gián tiếp thông qua:

– Sự định hướng của kim la bàn.
– Mạt sắt phân bố xung quanh nam châm.
– Lực hút hoặc đẩy giữa hai nam châm.
– Lực tác dụng lên vật liệu sắt từ.
– Tín hiệu của cảm biến từ.
– Kết quả đo bằng Gauss Meter hoặc Tesla Meter.

Một điểm rất quan trọng là từ trường không đồng nghĩa với lực hút.

Từ trường mô tả trạng thái vật lý trong không gian xung quanh nguồn từ. Lực hút là kết quả tương tác giữa trường từ với một vật thể hoặc một hệ từ khác trong một cấu hình cụ thể.

Do đó, khi nói một nam châm có “từ trường cao”, chưa thể dựa vào thông tin đó để kết luận chính xác lực kéo hoặc lực giữ của nam châm nếu chưa biết kích thước, khoảng cách, diện tích tiếp xúc và điều kiện mạch từ.

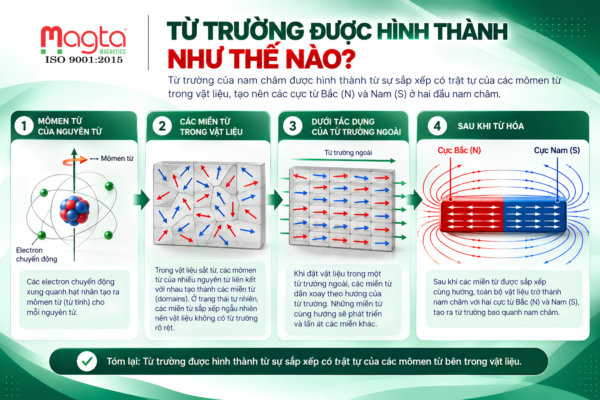

2. Từ trường của nam châm được hình thành như thế nào?

Nguồn gốc của từ trường có thể được xem xét từ cấp độ nguyên tử.

Electron có mômen từ liên quan đến spin và chuyển động quỹ đạo. Trong vật liệu, cách các mômen từ tương tác với nhau quyết định đặc tính từ ở cấp độ vĩ mô.

Ở các vật liệu có trật tự từ thích hợp, chẳng hạn vật liệu sắt từ hoặc ferri từ, các mômen từ có thể hình thành trạng thái sắp xếp có trật tự.

2.1. Miền từ bên trong vật liệu

Trong nhiều vật liệu từ, có thể hình dung cấu trúc bên trong được chia thành những vùng gọi là miền từ (Magnetic Domain).

Bên trong một miền, trạng thái từ hóa có hướng đặc trưng.

Khi một khối vật liệu chưa được từ hóa ở cấp độ vĩ mô, các miền từ có thể định hướng theo nhiều hướng khác nhau. Tác dụng của chúng có thể triệt tiêu đáng kể, khiến vật liệu chưa biểu hiện một từ trường ngoài mạnh.

Khi tác động một từ trường đủ lớn, cấu trúc từ bên trong thay đổi. Những miền có hướng thuận lợi với trường ngoài có thể phát triển và hướng từ hóa có thể thay đổi.

Nếu vật liệu phù hợp và quá trình từ hóa đủ mạnh, nó có thể đạt hoặc tiến gần trạng thái bão hòa từ.

2.2. Vì sao bỏ nguồn từ hóa nhưng nam châm vẫn còn từ trường?

Đây là đặc điểm quan trọng của vật liệu nam châm vĩnh cửu.

Sau khi loại bỏ trường từ hóa, vật liệu từ cứng không hoàn toàn quay trở lại trạng thái ban đầu. Nó duy trì một mức từ hóa đáng kể.

Khả năng này liên quan đến:

– Dị hướng từ của vật liệu.
– Lực kháng từ.
– Cấu trúc tinh thể.
– Kích thước hạt.
– Ranh giới hạt.
– Các pha và khuyết tật trong vật liệu.
– Cơ chế đảo chiều từ hóa.

Nhờ đó, các vật liệu như NdFeB, SmCo, Ferrite cứng và AlNiCo có thể được chế tạo thành nam châm vĩnh cửu và tạo ra từ trường mà không cần liên tục cấp điện.

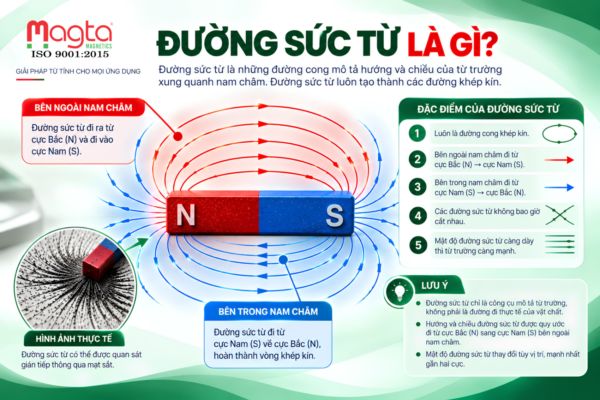

3. Đường sức từ của nam châm là gì?

Để biểu diễn từ trường một cách trực quan, người ta thường sử dụng đường sức từ (Magnetic Field Lines).

Đường sức từ không phải những “sợi” vật chất thực sự tồn tại xung quanh nam châm. Đây là công cụ biểu diễn giúp hình dung hướng và sự phân bố của từ trường.

Theo quy ước, ở bên ngoài một nam châm, đường sức từ được biểu diễn đi từ cực Bắc (N) đến cực Nam (S). Bên trong vật liệu nam châm, chúng tiếp tục từ S về N để tạo thành các đường khép kín.

Một số đặc điểm cơ bản:

– Đường sức từ tạo thành các đường liên tục.
– Các đường sức từ không cắt nhau tại cùng một điểm trong biểu diễn trường xác định.
– Tiếp tuyến của đường sức tại một điểm biểu diễn hướng của vectơ từ trường tại điểm đó.
– Nơi biểu diễn đường sức dày hơn thường được dùng để minh họa vùng có mật độ từ thông lớn hơn.

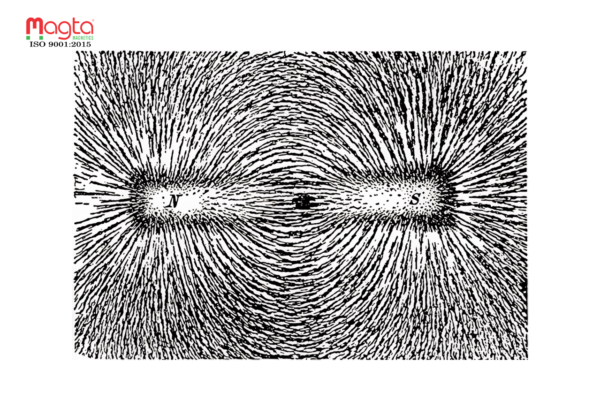

Thí nghiệm quen thuộc với mạt sắt đặt quanh nam châm thanh cho phép quan sát hình dạng phân bố trường một cách trực quan.

Tuy nhiên, mạt sắt chỉ giúp hình dung dạng trường, không phải phương pháp định lượng chính xác độ lớn từ trường.

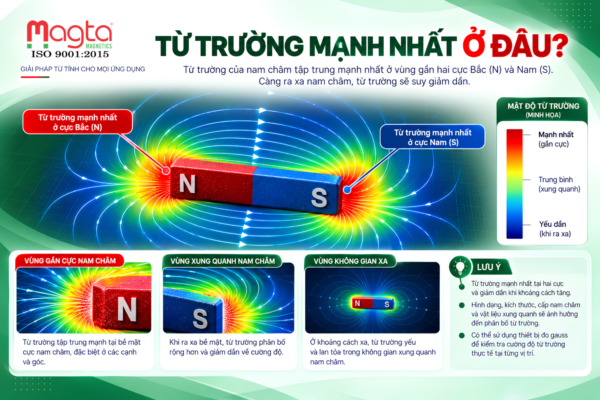

4. Từ trường mạnh nhất ở đâu trên nam châm?

Với cách giải thích phổ thông, người ta thường nói từ trường mạnh nhất ở hai cực nam châm.

Nhận định này hữu ích để hình dung ban đầu nhưng chưa đủ cho các ứng dụng kỹ thuật.

Phân bố từ trường thực tế phụ thuộc vào:

– Hình dạng nam châm.
– Kích thước.
– Vật liệu.
– Hướng từ hóa.
– Hình học của cực từ.
– Khoảng cách đến bề mặt.
– Các vật liệu sắt từ xung quanh.
– Thiết kế mạch từ.

Ví dụ, nam châm đĩa được từ hóa theo chiều trục thường có hai mặt phẳng lớn đóng vai trò hai mặt cực chính. Trong khi đó, một nam châm được từ hóa theo đường kính sẽ có cách phân bố cực khác.

Do vậy, khi đo từ trường nam châm, không thể chọn một điểm bất kỳ trên bề mặt rồi xem đó là giá trị đại diện cho toàn bộ nam châm.

Vị trí đo phải được xác định rõ.

Đây là yếu tố đặc biệt quan trọng khi so sánh kết quả đo giữa các sản phẩm hoặc theo dõi sự suy giảm từ tính theo thời gian.

5. Cảm ứng từ B và cường độ từ trường H khác nhau như thế nào?

Đây là hai đại lượng rất dễ bị nhầm lẫn khi nói về từ trường nam châm.

5.1. Cảm ứng từ B

B – Magnetic Flux Density, thường được gọi là cảm ứng từ hoặc mật độ từ thông.

Trong hệ SI, B được đo bằng Tesla (T).

Đây cũng là đại lượng thường được Gauss Meter/Tesla Meter đo tại một vị trí xác định.

Ví dụ:

1 Tesla = 10.000 Gauss

hay:

1 mT = 10 Gauss

Do đó, nếu thiết bị hiển thị 800 mT thì về mặt chuyển đổi đơn vị tương ứng:

800 mT = 0,8 T = 8.000 G.

5.2. Cường độ từ trường H

H – Magnetic Field Strength là cường độ từ trường, thường có đơn vị SI là A/m.

B và H có liên quan nhưng không phải cùng một đại lượng.

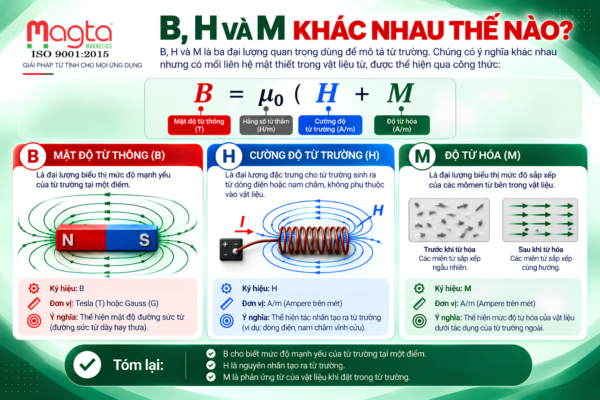

Trong mô tả vật liệu từ, một biểu thức thường gặp là:

B = μ₀(H + M)

Trong đó:

– B: mật độ từ thông.
– H: cường độ từ trường.
– M: độ từ hóa của vật liệu.
– μ₀: độ từ thẩm của chân không.

Đối với môi trường tuyến tính đơn giản, người ta cũng thường gặp biểu thức:

B = μH

Tuy nhiên, với vật liệu sắt từ và nam châm vĩnh cửu, quan hệ B-H có thể phi tuyến và phụ thuộc lịch sử từ hóa. Vì vậy không nên áp dụng một cách máy móc các quan hệ tuyến tính đơn giản cho mọi trường hợp.

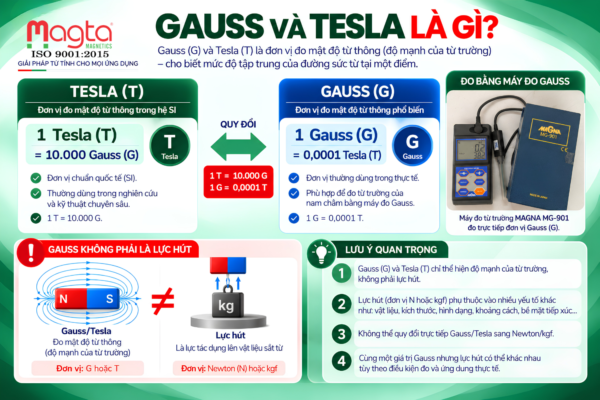

6. Gauss và Tesla là gì?

Tesla và Gauss đều là đơn vị được sử dụng để biểu thị mật độ từ thông B.

Tesla thuộc hệ SI, trong khi Gauss thuộc hệ CGS.

Quan hệ chuyển đổi:

1 Tesla = 10.000 Gauss

1 Gauss = 0,0001 Tesla

Trong thực tế ngành nam châm, Gauss vẫn được sử dụng rất phổ biến.

Ví dụ, khi kiểm tra một thanh nam châm lọc sắt, kỹ thuật viên có thể nói giá trị đo tại một vị trí trên bề mặt đạt một mức Gauss nhất định.

Tuy nhiên cần đặc biệt lưu ý: Giá trị Gauss không phải lực hút của nam châm.

Gauss biểu thị mật độ từ thông tại vị trí đo.

Trong khi lực hút thường được biểu thị bằng Newton, kilogram-force hoặc đơn vị lực khác tùy phương pháp thử.

Vì vậy, cách nói:

“Nam châm có lực hút 10.000 Gauss”

không chính xác về thuật ngữ vật lý.

Cách diễn đạt phù hợp hơn là:

“Mật độ từ thông đo được tại vị trí xác định đạt 10.000 Gauss.”

7. Từ trường nam châm được đo như thế nào?

Để đo từ trường, có thể sử dụng Gauss Meter hoặc Tesla Meter kết hợp đầu dò Hall.

Đầu dò Hall phản ứng với từ trường tại vị trí đặt cảm biến và thiết bị xử lý tín hiệu để hiển thị giá trị tương ứng.

Một quy trình kiểm tra có thể bao gồm:

– Kiểm tra tình trạng thiết bị và đầu dò.
– Chọn thang đo/đơn vị phù hợp.
– Zero thiết bị theo hướng dẫn của nhà sản xuất.
– Xác định chính xác vị trí cần đo.
– Đặt đầu dò đúng phương yêu cầu.
– Giữ khoảng cách đo nhất quán.
– Ghi nhận kết quả.
– Đo lặp lại nếu quy trình kiểm tra yêu cầu.

7.1. Vì sao cùng một nam châm nhưng đo được các giá trị khác nhau?

Kết quả có thể thay đổi nếu:

– Di chuyển đầu dò từ tâm ra cạnh.
– Đảo hướng đầu dò.
– Thay đổi khoảng cách đến nam châm.
– Đo tại cực từ khác nhau.
– Có vật liệu sắt từ đặt gần nam châm.
– Thay đổi cấu hình lắp đặt.

Chỉ một khoảng hở nhỏ giữa đầu dò và bề mặt cũng có thể làm kết quả khác đi, đặc biệt với cấu hình từ trường có gradient lớn.

Do đó, nếu nhà máy muốn theo dõi sự suy giảm từ trường của thiết bị qua nhiều tháng hoặc nhiều năm, phương pháp và vị trí đo nên được tiêu chuẩn hóa và ghi nhận nhất quán.

7.2. MAGTA sử dụng thiết bị chuyên dụng để kiểm tra từ trường

Trong quá trình kiểm tra nam châm và thiết bị từ, MAGTA sử dụng Tesla Meter MAGNA MG-901 kết hợp đầu dò từ trường để đo mật độ từ thông tại những vị trí cần kiểm tra.

Thiết bị đo hỗ trợ kỹ thuật viên:

– Kiểm tra giá trị từ trường của nam châm.
– Kiểm tra các điểm khác nhau trên thiết bị từ.
– Đối chiếu kết quả sau sản xuất hoặc lắp đặt.
– Theo dõi tình trạng thiết bị trong quá trình vận hành.
– Thực hiện kiểm tra từ trường định kỳ tại nhà máy.

Đối với các thiết bị lọc sắt, việc kiểm tra định kỳ đặc biệt hữu ích vì nhà máy có thể lưu lại kết quả từng thời điểm và so sánh theo cùng một phương pháp đo.

Tuy nhiên, kết quả hiển thị trên Tesla Meter/Gauss Meter cần được hiểu đúng là giá trị mật độ từ thông tại vị trí đo, không phải trực tiếp là lực kéo hay lực giữ của thiết bị.

7.3. Kiểm tra độc lập và hồ sơ xác nhận kết quả đo

Trong một số dự án, khách hàng không chỉ cần kết quả kiểm tra nội bộ mà còn yêu cầu hồ sơ đo hoặc thử nghiệm từ một đơn vị độc lập có chức năng phù hợp.

Tùy yêu cầu cụ thể, MAGTA có thể phối hợp đưa mẫu nam châm hoặc thiết bị từ đến đơn vị có chức năng đo lường, thử nghiệm hoặc kiểm định phù hợp để thực hiện phép đo và nhận kết quả/chứng thư tương ứng trong phạm vi mà đơn vị đó cung cấp.

Hình thức này có thể hữu ích khi doanh nghiệp cần:

– Hồ sơ nghiệm thu.
– Kết quả kiểm tra từ bên thứ ba.
– Hồ sơ đánh giá nhà cung cấp.
– Tài liệu phục vụ quản lý chất lượng.
– Đối chiếu yêu cầu kỹ thuật giữa khách hàng và nhà cung cấp.

Trước khi thực hiện cần thống nhất rõ:

Đo đại lượng gì? → Đo tại vị trí nào? → Phương pháp nào? → Đơn vị nào? → Tiêu chí chấp nhận bao nhiêu? → Khách hàng cần loại tài liệu nào?

Việc xác định rõ những yếu tố này giúp tránh nhầm lẫn giữa mật độ từ thông, cường độ từ trường và lực hút.

8. Những yếu tố ảnh hưởng đến từ trường nam châm

Từ trường đo được không chỉ phụ thuộc vào tên vật liệu.

Vật liệu nam châm

NdFeB, SmCo, Ferrite và AlNiCo có các đặc tính từ khác nhau.

Cấp vật liệu

Ngay trong cùng một nhóm NdFeB cũng có nhiều grade với Br, Hcb, Hcj và (BH)max khác nhau.

Do đó, hai viên nam châm cùng kích thước nhưng khác grade có thể cho đặc tính từ khác nhau.

Kích thước và hình dạng

Đường kính, chiều dày, chiều dài, tỷ lệ hình học và hình dạng cực từ đều ảnh hưởng đến sự phân bố trường.

Vì vậy, không nên chỉ nhìn grade để dự đoán giá trị Gauss bề mặt.

Hướng từ hóa

Nam châm có thể được từ hóa theo nhiều phương án khác nhau tùy hình dạng và mục đích sử dụng.

Hướng từ hóa quyết định vị trí các cực và ảnh hưởng trực tiếp đến phân bố từ trường.

Khoảng cách

Từ trường giảm khi khoảng cách từ điểm đo đến nam châm tăng.

Tuy nhiên, không có một tỷ lệ suy giảm đơn giản áp dụng cho mọi nam châm. Quan hệ phụ thuộc mạnh vào hình học và vị trí đang xét.

Nhiệt độ

Đặc tính từ thay đổi theo nhiệt độ.

Nếu nam châm làm việc vượt quá điều kiện thiết kế, có thể xảy ra suy giảm từ tính không hồi phục.

Mạch từ

Việc kết hợp nam châm với thép dẫn từ, vỏ từ hoặc cấu trúc cực từ có thể làm thay đổi đáng kể đường đi và mật độ từ thông tại vùng làm việc.

Đây là lý do một hệ thống nam châm công nghiệp cần được đánh giá như một mạch từ hoàn chỉnh, không chỉ dựa vào viên nam châm bên trong.

9. Từ trường và lực hút nam châm có giống nhau không?

Không.

Đây là một trong những nhầm lẫn phổ biến nhất khi đánh giá nam châm.

Từ trường mô tả trường từ tồn tại tại một vị trí trong không gian.

Lực hút mô tả lực tương tác xuất hiện giữa nam châm và vật thể trong một cấu hình cụ thể.

Hai đại lượng có liên quan nhưng không thể thay thế trực tiếp cho nhau.

Lực hút thực tế chịu ảnh hưởng của:

– Mật độ từ thông tại vùng làm việc.
– Gradient từ trường trong một số dạng tương tác.
– Diện tích cực từ.
– Diện tích tiếp xúc.
– Khoảng hở không khí.
– Độ dày vật liệu bị hút.
– Đặc tính từ của vật bị hút.
– Hình dạng nam châm.
– Mạch dẫn từ.

Do đó: Không thể chỉ dựa vào một giá trị Gauss để kết luận chính xác nam châm có lực hút bao nhiêu kg.

Nếu cần xác định lực kéo, cần xây dựng điều kiện và phương pháp thử lực phù hợp.

10. Từ trường của NdFeB, SmCo, Ferrite và AlNiCo có giống nhau không?

Không.

Các nhóm vật liệu nam châm vĩnh cửu có những đặc tính từ khác nhau.

Tuy nhiên, không nên gán một giá trị Gauss cố định cho từng loại vật liệu.

Ví dụ, không thể nói:

“NdFeB luôn có 12.000 Gauss.”

Giá trị đo trên một nam châm thành phẩm còn phụ thuộc vào grade, hình học, hướng từ hóa, khoảng cách và vị trí đo.

11. Từ trường nam châm thay đổi theo khoảng cách như thế nào?

Một đặc điểm quan trọng của từ trường nam châm là giảm khi khoảng cách đến nguồn từ tăng.

Điều này giải thích tại sao nam châm có thể hút rất mạnh khi tiếp xúc trực tiếp với thép nhưng lực tương tác giảm nhanh khi xuất hiện một khe hở.

Khe hở có thể đến từ:

– Khoảng cách vật lý.
– Lớp nhựa.
– Băng tải.
– Thành ống.
– Lớp vật liệu sản phẩm.
– Lớp phủ hoặc kết cấu cơ khí.

Đây là vấn đề đặc biệt quan trọng trong hệ thống lọc sắt.

Một nam châm có giá trị từ trường bề mặt cao nhưng được lắp quá xa dòng nguyên liệu chưa chắc đạt hiệu quả thu giữ tạp sắt như mong muốn.

Vì vậy, thiết kế hệ thống nam châm công nghiệp cần xem xét đồng thời cường độ/mật độ trường tại vùng làm việc và khoảng cách thực tế từ nam châm đến tạp chất cần thu giữ.

12. Ứng dụng của từ trường nam châm

Từ trường là cơ sở hoạt động của rất nhiều thiết bị trong đời sống và công nghiệp.

Lọc và tách tạp chất sắt

Nam châm được bố trí tại các vị trí phù hợp trên dây chuyền để tạo vùng từ trường có khả năng thu giữ tạp chất sắt từ.

Ứng dụng phổ biến trong:

– Thực phẩm.
– Nông sản.
– Nhựa.
– Gỗ.
– Khoáng sản.
– Hóa chất.
– Thức ăn chăn nuôi.
– Sản xuất công nghiệp.

Động cơ và máy phát

Sự tương tác giữa từ trường và dòng điện là nền tảng của nhiều loại motor và generator.

Cảm biến

Nam châm kết hợp với Hall sensor, reed switch hoặc các cảm biến từ khác có thể được sử dụng để phát hiện vị trí, tốc độ hoặc trạng thái chuyển động.

Loa và thiết bị âm thanh

Từ trường của nam châm tương tác với dòng điện trong cuộn dây để tạo chuyển động cơ học của màng loa.

Gá giữ và cố định

Từ trường cũng được sử dụng trong các cơ cấu giữ, đồ gá, bàn từ và nhiều thiết bị cơ khí.

13. Câu hỏi thường gặp về từ trường nam châm

1. Từ trường nam châm mạnh nhất ở đâu?

Đối với nhiều cấu hình nam châm thông dụng, vùng gần các cực thường có mật độ từ thông lớn. Tuy nhiên, phân bố cụ thể phụ thuộc hình dạng, hướng từ hóa và mạch từ.

2. Gauss càng cao thì nam châm càng mạnh?

Không thể kết luận chỉ từ một con số Gauss. Cần biết giá trị được đo ở đâu, khoảng cách bao nhiêu và đang đánh giá mật độ từ thông hay lực hút.

3. 10.000 Gauss bằng bao nhiêu Tesla?

10.000 Gauss = 1 Tesla.

4. Có thể đo từ trường bằng điện thoại không?

Một số điện thoại có cảm biến từ phục vụ các chức năng như la bàn và có thể hiển thị dữ liệu từ trường thông qua ứng dụng phù hợp. Tuy nhiên, không nên mặc định điện thoại có thể thay thế thiết bị đo chuyên dụng trong kiểm tra kỹ thuật, đặc biệt với từ trường mạnh hoặc khi cần kết quả có độ tin cậy và khả năng truy xuất.

5. Từ trường có xuyên qua nhựa không?

Nhựa thông thường không có tác dụng che chắn từ trường theo cách một vật liệu sắt từ làm thay đổi đường đi của từ thông. Tuy nhiên, lớp nhựa tạo thêm khoảng cách giữa nam châm và vật thể, và khoảng cách tăng có thể làm trường tại vị trí cần tác động giảm đáng kể.

6. Từ trường có xuyên qua inox không?

Cần xác định loại inox cụ thể. Các mác inox có đặc tính từ khác nhau, vì vậy ảnh hưởng đến trường từ và tương tác với nam châm cũng khác nhau.

7. Nam châm có bị giảm từ trường theo thời gian không?

Có thể, nhưng mức độ phụ thuộc vào vật liệu và điều kiện sử dụng. Nhiệt độ, trường khử từ, ăn mòn và điều kiện vận hành không phù hợp đều có thể ảnh hưởng đến đặc tính từ.

8. Có thể dùng Gauss để xác định lực hút theo kg không?

Không thể chuyển đổi trực tiếp từ một giá trị Gauss đơn lẻ sang kilogram lực. Muốn xác định lực hút cần biết hình học, mạch từ, khe hở, diện tích tiếp xúc và điều kiện thử.

14. Đo và tư vấn giải pháp từ trường nam châm cùng MAGTA

Hiểu đúng từ trường nam châm không chỉ giúp lựa chọn nam châm phù hợp mà còn đặc biệt quan trọng khi thiết kế, vận hành và kiểm tra các hệ thống từ trong công nghiệp.

MAGTA hỗ trợ tư vấn giải pháp nam châm theo yêu cầu thực tế, đồng thời có thể thực hiện kiểm tra từ trường bằng thiết bị đo chuyên dụng tại các vị trí cần đánh giá.

Đối với những dự án yêu cầu hồ sơ từ bên thứ ba, MAGTA có thể phối hợp với đơn vị có chức năng phù hợp để thực hiện phép đo, thử nghiệm hoặc kiểm định theo yêu cầu và phạm vi được đơn vị đó cung cấp.

Cần kiểm tra Gauss, đánh giá tình trạng thiết bị từ hoặc lựa chọn giải pháp nam châm cho dây chuyền? Hãy liên hệ MAGTA để được tư vấn dựa trên điều kiện vận hành thực tế.

MAGTA – Giải pháp từ tính cho mọi ứng dụng.

Xem thêm: Từ Trường Nam Châm Là Gì? Nguyên Lý, Đặc Điểm Và Cách Đo

Xem thêm: Nam Châm Vĩnh Cửu Là Gì? Có Phải Nam Châm Đất Hiếm Không?

---

CÔNG TY TNHH NAM CHÂM MAGTA

• Địa chỉ: 104/25/12 Trần Bá Giao, Phường An Nhơn, HCM
• Điện thoại: 028 66 58 77 99
• Số fax:  028 37 27 30 59
• Đường dây nóng:  0937 818 368
• Email:  sales@magta.com.vn
• Facebook: Nam châm MAGTA – Nam châm lọc sắt
• TikTok: NAM CHÂM MAGTA

Nam châm MAGTA – “Tâm – Tín – Tầm”
