Nam Châm Đất Hiếm Có Những Hình Dạng Nào?

6 Loại Phổ Biến Hiện Nay

Nam châm đất hiếm được sản xuất với nhiều hình dạng và kích thước khác nhau để phù hợp với từng vị trí lắp đặt và mục đích sử dụng. Phổ biến nhất hiện nay gồm nam châm hình tròn, hình vuông, hình chữ nhật, hình vòng, nam châm có lỗ và hình cung.

Nam châm đất hiếm là gì?

Nam châm đất hiếm là nhóm nam châm vĩnh cửu được chế tạo từ hợp kim có chứa các nguyên tố đất hiếm. Trong đó, nam châm Neodymium (NdFeB) là loại được sử dụng phổ biến nhờ khả năng tạo lực từ mạnh nhưng với kích thước nhỏ gọn.

Nam châm NdFeB được cấu tạo chủ yếu từ Neodymium (Nd), Sắt (Fe) và Bo (B). Tùy vào nhu cầu sử dụng, nam châm có thể được sản xuất với nhiều kích thước, cấp từ, lớp phủ và hình dạng khác nhau.

Một số đặc điểm nổi bật của nam châm đất hiếm:

Lực từ mạnh: cho lực hút cao so với kích thước.
Kích thước đa dạng: từ những viên nam châm mini đến các kích thước lớn hơn cho ứng dụng kỹ thuật.
Nhiều cấp từ: phổ biến như N35, N38, N42, N45, N50 và N52.
Nhiều hình dạng: tròn, vuông, chữ nhật, vòng, có lỗ, hình cung…
Ứng dụng rộng: điện tử, cơ khí, motor, cảm biến, quảng cáo, nội thất, hộp cứng và nhiều thiết bị kỹ thuật.

Nhờ khả năng tạo lực từ mạnh và dễ thiết kế theo nhiều kích thước, nam châm đất hiếm được sử dụng trong rất nhiều ứng dụng khác nhau. Chính vì vậy, sản phẩm cũng được chế tạo với nhiều hình dạng để phù hợp với từng vị trí lắp đặt và mục đích sử dụng.

Nam châm đất hiếm có những hình dạng nào?

Nam châm đất hiếm, đặc biệt là nam châm Neodymium (NdFeB), có thể được sản xuất với nhiều hình dạng khác nhau. Mỗi hình dạng sẽ phù hợp với một cách lắp đặt, diện tích tiếp xúc và ứng dụng riêng.

Trong thực tế, có thể chia thành 6 nhóm phổ biến:

Nam châm đất hiếm hình tròn
Nam châm đất hiếm hình vuông
Nam châm đất hiếm hình chữ nhật
Nam châm đất hiếm hình vòng
Nam châm đất hiếm có lỗ
Nam châm đất hiếm hình cung

Ngoài các dạng tiêu chuẩn trên, nam châm NdFeB còn có thể được sản xuất theo hình dạng và kích thước riêng để phù hợp với thiết bị hoặc yêu cầu kỹ thuật cụ thể.

Xem thêm: Nam Châm Là Gì? Top 6 Loại Nam Châm Phổ Biến Hiện Nay

Xem thêm: Nam Châm Đất Hiếm D8x3mm

Xem thêm: NAM CHÂM DẺO LÀ GÌ?

Xem thêm: Nam châm đất hiếm là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng trong sản xuất

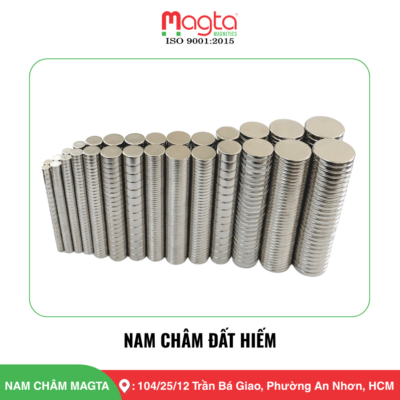

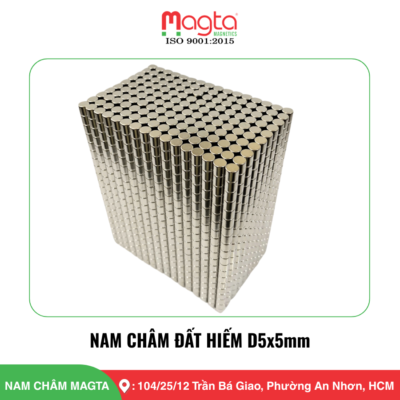

1. Nam châm đất hiếm hình tròn

Nam châm đất hiếm hình tròn hay nam châm dạng đĩa (Disc Magnet) là một trong những hình dạng phổ biến nhất của nam châm Neodymium.

Sản phẩm có dạng tròn với đường kính lớn hơn độ dày, được sản xuất từ kích thước rất nhỏ đến các kích thước lớn hơn tùy theo nhu cầu sử dụng.

1.1 Đặc điểm của nam châm đất hiếm hình tròn

Thiết kế nhỏ gọn, dễ bố trí trong sản phẩm.
Có nhiều lựa chọn về đường kính và độ dày.
Lực hút tập trung trên hai bề mặt tròn.
Có thể lắp âm vào gỗ, nhựa hoặc các chi tiết khác.
Phù hợp với cả ứng dụng dân dụng và kỹ thuật.
Dễ kết hợp hai viên nam châm để tạo cơ cấu đóng – mở.

Với cùng đường kính và cấp từ, việc tăng độ dày thường giúp nam châm tạo lực hút lớn hơn, tuy nhiên mức tăng thực tế còn phụ thuộc vào bề mặt tiếp xúc, vật liệu đối diện và khoảng cách làm việc.

1.2 Ứng dụng phổ biến

Nam châm hình tròn thường được sử dụng trong:

Hộp quà.
Hộp cứng cao cấp.
Đồ handmade.
Mô hình.
Bảng quảng cáo.
Thiết bị điện tử.
Cảm biến.
Cơ cấu đóng mở.
Chi tiết máy.
Các sản phẩm cần giấu nam châm bên trong.

Các kích thước nhỏ như D5, D6, D8 hoặc D10 đặc biệt phù hợp với những ứng dụng cần nam châm nhỏ nhưng vẫn có lực hút tốt.

Nam Châm Đất Hiếm

2. Nam châm đất hiếm hình vuông

Nam châm đất hiếm hình vuông (Square Magnet) có chiều dài và chiều rộng bằng nhau, tạo ra bề mặt tiếp xúc phẳng và tương đối lớn.

Khác với nam châm hình tròn, dạng vuông phù hợp với những thiết kế có góc cạnh hoặc vị trí lắp đặt dạng ô vuông.

2.2 Đặc điểm của nam châm hình vuông

Bề mặt tiếp xúc rộng.
Dễ bố trí theo hàng hoặc ma trận.
Phù hợp với các khe hoặc hốc vuông.
Có nhiều kích thước và độ dày.
Có thể gắn âm trong sản phẩm.
Dễ kết hợp với các chi tiết có thiết kế vuông.

Lực hút không chỉ phụ thuộc vào kích thước bề mặt. Độ dày, cấp từ, khoảng cách và vật liệu được hút đều có ảnh hưởng đáng kể.

2.3 Ứng dụng phổ biến

Nam châm đất hiếm hình vuông được sử dụng trong:

Thiết bị điện tử.
Đồ gá cơ khí.
Sản phẩm quảng cáo.
Đồ nội thất.
Mô hình.
Đồ thủ công.
Cơ cấu giữ và định vị.
Thiết bị kỹ thuật.

Dạng vuông cũng phù hợp với những ứng dụng cần bố trí nhiều viên nam châm sát nhau trên cùng một bề mặt.

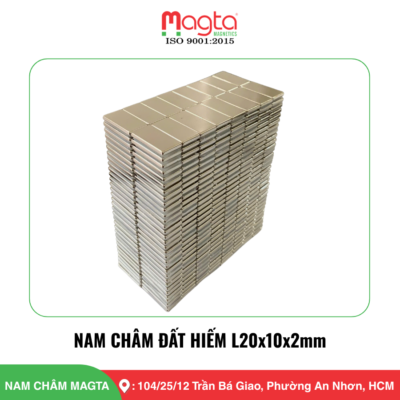

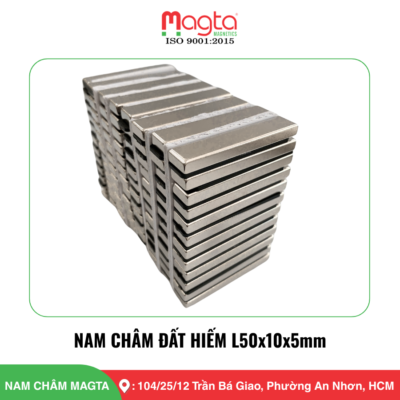

3. Nam châm đất hiếm hình chữ nhật

Nam châm đất hiếm hình chữ nhật, còn được gọi là Rectangular Magnet hoặc Block Magnet, là dạng nam châm có chiều dài, chiều rộng và độ dày khác nhau.

Đây là một trong những dạng nam châm NdFeB được sử dụng nhiều trong cơ khí và thiết bị.

3.1 Đặc điểm của nam châm hình chữ nhật

Có diện tích bề mặt lớn.
Có thể thiết kế dạng mỏng hoặc dạng khối dày.
Phù hợp với các khe dài.
Dễ bố trí thành dãy.
Có nhiều lựa chọn về chiều dài, chiều rộng và độ dày.
Thuận tiện khi cần vùng hút trải dài theo một hướng.

So với dạng tròn, nam châm chữ nhật thường phù hợp hơn với những sản phẩm có không gian lắp đặt dài và hẹp.

3.2 Ứng dụng phổ biến

Nam châm hình chữ nhật thường được sử dụng trong:

Cơ khí.
Thiết bị điện tử.
Đồ gá.
Cảm biến.
Động cơ.
Máy móc.
Nội thất.
Quảng cáo.
Cơ cấu giữ sản phẩm.
Thiết bị tự động hóa.

Ngoài ra, nhiều hệ thống từ tính cũng sử dụng nhiều viên nam châm chữ nhật ghép lại để tạo vùng từ trường theo thiết kế.

Nam Châm Đất Hiếm

4. Nam châm đất hiếm hình vòng

Nam châm đất hiếm hình vòng (Ring Magnet) có dạng tròn với một lỗ xuyên qua tâm.

Đây là hình dạng đặc biệt phù hợp với những ứng dụng có trục, thanh dẫn hoặc chi tiết cần đi xuyên qua vị trí trung tâm của nam châm.

4.1 Đặc điểm của nam châm hình vòng

Có lỗ xuyên tâm.
Dễ lắp quanh trục hoặc chi tiết hình tròn.
Có nhiều đường kính ngoài, đường kính trong và độ dày.
Kích thước nhỏ gọn.
Phù hợp với nhiều thiết bị điện – điện tử.
Có thể lựa chọn hướng từ hóa tùy theo thiết kế sản phẩm.

Khi lựa chọn nam châm vòng, cần quan tâm đồng thời đến:

Đường kính ngoài.
Đường kính trong.
Độ dày.
Cấp từ.
Hướng từ hóa.

4.2 Ứng dụng phổ biến

Nam châm hình vòng có thể được sử dụng trong:

Động cơ.
Loa.
Cảm biến.
Thiết bị điện tử.
Thiết bị đo.
Cơ cấu quay.
Mô hình.
Các sản phẩm có trục xuyên tâm.

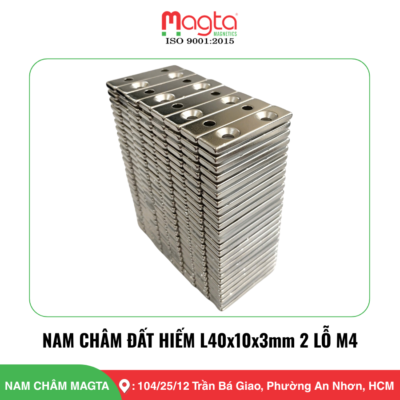

5. Nam châm đất hiếm có lỗ

Nam châm đất hiếm có lỗ là nhóm sản phẩm được thiết kế thêm lỗ để thuận tiện cho việc bắt vít, cố định hoặc lắp nam châm trực tiếp lên bề mặt.

Đây là cách gọi rất phổ biến trong thực tế khi khách hàng cần một viên nam châm vừa có lực hút mạnh vừa dễ lắp đặt.

Nam châm có lỗ có thể được sản xuất dưới nhiều dạng như:

Hình tròn có lỗ.
Hình vuông có lỗ.
Hình chữ nhật có lỗ.
Một lỗ hoặc nhiều lỗ.
Lỗ thẳng.
Lỗ chìm.

5.1 Nam châm có lỗ thẳng

Lỗ được tạo xuyên qua thân nam châm với đường kính tương đối đồng đều.

Dạng này phù hợp khi:

Cần luồn trục.
Cần định vị.
Cần kết hợp với chi tiết khác.
Không yêu cầu đầu vít nằm chìm hoàn toàn.

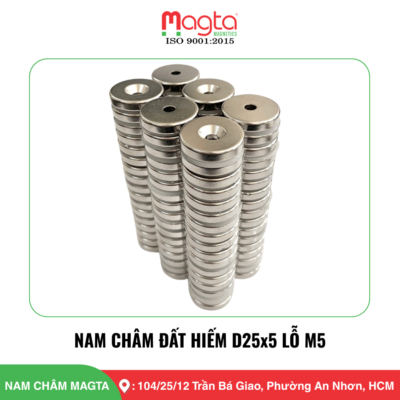

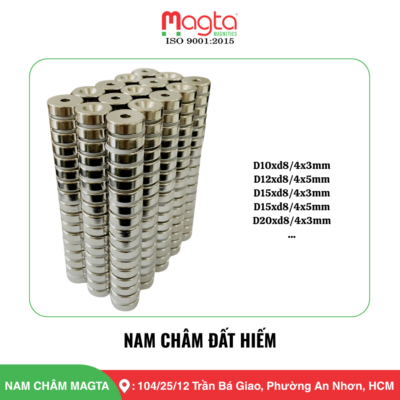

5.2 Nam châm đất hiếm lỗ vát (nam châm có lỗ chìm – Countersunk Magnet)

Nam châm đất hiếm lỗ vát (nam châm có lỗ chìm – Countersunk Magnet) được thiết kế để đầu vít có thể nằm gọn vào phần lõm của nam châm.

Ưu điểm:

Dễ bắt vít.
Lắp đặt chắc chắn.
Bề mặt sau lắp gọn hơn.
Hạn chế nam châm dịch chuyển.
Thuận tiện khi cần tháo và lắp lại.

Ứng dụng phổ biến:

Nam châm đất hiếm có lỗ được sử dụng trong:

Đồ gỗ.
Nội thất.
Cửa tủ.
Cơ khí.
Thiết bị.
Đồ gá.
Bảng hiệu.
Cơ cấu đóng mở.
Sản phẩm DIY.
Hệ thống cần cố định nam châm bằng vít.

Một lưu ý quan trọng là nam châm Neodymium khá giòn. Khi bắt vít không nên siết lực quá mạnh trực tiếp lên nam châm vì có thể làm nứt hoặc vỡ sản phẩm.

Nam Châm Đất Hiếm

6. Nam châm đất hiếm hình cung

Nam châm đất hiếm hình cung (Arc Magnet/Segment Magnet) có hình dạng giống một phần của vòng tròn.

Đây là loại có thiết kế đặc thù hơn so với nam châm tròn, vuông hoặc chữ nhật.

6.1 Đặc điểm của nam châm hình cung

Có bề mặt cong.
Có thể bố trí thành vòng tròn.
Phù hợp lắp quanh rotor hoặc các chi tiết dạng trụ.
Kích thước và góc cung có thể thay đổi theo thiết kế.
Thường được sử dụng trong các ứng dụng điện – cơ khí.

Nhiều miếng nam châm hình cung có thể được bố trí xung quanh một rotor để tạo hệ thống từ trường phục vụ hoạt động của động cơ.

6.2 Ứng dụng phổ biến

Nam châm hình cung thường xuất hiện trong:

Motor.
Động cơ điện.
Máy phát điện.
Thiết bị cơ điện.
Một số loại máy công nghiệp.
Hệ thống truyền động.
Các cơ cấu từ có dạng tròn.

So với các hình dạng phổ thông khác, việc lựa chọn nam châm hình cung thường phụ thuộc nhiều hơn vào thiết kế kỹ thuật cụ thể của thiết bị.

Bảng so sánh 6 hình dạng nam châm đất hiếm phổ biến

Hình dạng	Đặc điểm	Ứng dụng nổi bật
Hình tròn	Nhỏ gọn, nhiều đường kính và độ dày	Hộp cứng, điện tử, DIY, quảng cáo
Hình vuông	Bề mặt vuông, dễ bố trí theo hàng	Cơ khí, nội thất, thiết bị
Hình chữ nhật	Bề mặt dài, nhiều tỷ lệ kích thước	Cơ khí, thiết bị, đồ gá
Hình vòng	Có lỗ xuyên tâm	Motor, loa, cảm biến
Có lỗ	Thuận tiện bắt vít và cố định	Nội thất, cơ khí, bảng hiệu
Hình cung	Bề mặt cong, bố trí theo vòng	Motor, động cơ, máy phát điện

Hình dạng có quyết định lực hút của nam châm không?

Có ảnh hưởng, nhưng hình dạng không phải yếu tố duy nhất quyết định lực hút của nam châm.

Hai viên nam châm cùng sử dụng vật liệu NdFeB nhưng khác kích thước, độ dày hoặc cấp từ có thể tạo ra lực hút rất khác nhau.

Một số yếu tố quan trọng gồm:

Kích thước: đường kính, chiều dài, chiều rộng và độ dày ảnh hưởng đến lượng vật liệu từ và đặc tính làm việc của nam châm.
Cấp từ: các cấp N35, N38, N42, N45, N50, N52 có đặc tính từ khác nhau.
Độ dày: với nhiều cấu hình, tăng độ dày có thể giúp tăng lực hút, nhưng không tăng tuyến tính vô hạn.
Diện tích tiếp xúc: bề mặt tiếp xúc tốt với vật liệu sắt thép giúp khai thác lực hút hiệu quả hơn.
Khoảng cách: chỉ cần xuất hiện khe hở giữa nam châm và vật cần hút, lực hút có thể giảm đáng kể.
Hướng từ hóa: hướng bố trí cực từ cần phù hợp với cách sử dụng.
Vật liệu được hút: đặc tính của vật liệu đối diện cũng ảnh hưởng trực tiếp đến lực giữ thực tế.

Vì vậy, không nên lựa chọn nam châm chỉ dựa vào hình dạng hoặc nhìn kích thước bên ngoài.

Nên chọn hình dạng nam châm đất hiếm nào?

Mỗi hình dạng phù hợp với một nhóm ứng dụng khác nhau. Trước khi lựa chọn, nên xác định vị trí lắp đặt và mục đích sử dụng.

– Chọn nam châm hình tròn khi

Cần kích thước nhỏ.
Muốn lắp âm vào sản phẩm.
Làm hộp cứng, hộp quà.
Cần cơ cấu đóng mở gọn.
Sử dụng trong DIY hoặc thiết bị nhỏ.

– Chọn nam châm hình vuông khi

Vị trí lắp có dạng vuông.
Cần bề mặt tiếp xúc phẳng.
Muốn bố trí nhiều nam châm theo hàng.
Sử dụng trong đồ gá hoặc thiết bị.

– Chọn nam châm hình chữ nhật khi

Không gian lắp đặt dài và hẹp.
Cần vùng hút trải dài.
Lắp trong thiết bị hoặc chi tiết máy.
Cần bố trí nam châm theo dãy.

– Chọn nam châm hình vòng khi

Thiết kế có trục đi xuyên qua tâm.
Sử dụng cho motor hoặc cảm biến.
Cần cấu trúc dạng vòng.

– Chọn nam châm có lỗ khi

Cần bắt vít trực tiếp.
Cần tháo lắp nhiều lần.
Không muốn sử dụng keo để cố định.
Lắp trên gỗ, kim loại hoặc các chi tiết máy.

– Chọn nam châm hình cung khi

Sử dụng trong motor.
Thiết kế có rotor.
Cần bố trí nhiều nam châm thành vòng.
Có yêu cầu kỹ thuật riêng về góc cung và hướng từ hóa.

Những lưu ý khi lựa chọn nam châm đất hiếm

Ngoài hình dạng, khi mua nam châm đất hiếm cần chú ý thêm một số yếu tố để sản phẩm phù hợp với ứng dụng thực tế.

Xác định kích thước: không nên chọn nam châm quá lớn hoặc quá nhỏ so với không gian lắp đặt.
Xác định lực hút cần thiết: lực hút quá yếu sẽ không đáp ứng công việc, nhưng chọn nam châm quá mạnh cũng có thể gây khó khăn khi tháo mở hoặc làm tăng chi phí không cần thiết.
Lựa chọn cấp từ: N35, N42, N45, N50 hay N52 cần được lựa chọn dựa trên yêu cầu thực tế, không nhất thiết mọi ứng dụng đều cần cấp từ cao nhất.
Xem xét nhiệt độ: nam châm NdFeB thông dụng có giới hạn nhiệt độ làm việc. Với môi trường nhiệt cao cần lựa chọn cấp vật liệu phù hợp.
Chú ý môi trường sử dụng: NdFeB có khả năng bị oxy hóa nếu lớp bảo vệ bị hư hỏng hoặc làm việc lâu trong môi trường không phù hợp.
Xác định phương pháp lắp: có thể sử dụng keo, lắp âm, cơ cấu giữ hoặc lựa chọn nam châm có lỗ để bắt vít.
Kiểm tra hướng từ hóa: đặc biệt quan trọng đối với nam châm vòng, hình cung và những ứng dụng kỹ thuật yêu cầu bố trí cực từ cụ thể.

Lưu ý khi sử dụng nam châm đất hiếm

Nam châm Neodymium có lực hút mạnh nhưng vật liệu tương đối giòn, vì vậy cần sử dụng đúng cách.

Tránh để hai viên nam châm mạnh va trực tiếp vào nhau vì có thể gây nứt, mẻ hoặc vỡ.
Không dùng búa hoặc lực cơ học mạnh tác động lên nam châm.
Không tự ý khoan, cắt hoặc mài nam châm thành phẩm.
Hạn chế làm hư hỏng lớp mạ bảo vệ bên ngoài.
Không sử dụng vượt quá nhiệt độ làm việc của cấp nam châm.
Cẩn thận nguy cơ kẹp tay khi thao tác với nam châm kích thước lớn hoặc lực hút cao.
Nam châm nhỏ cần được bảo quản xa tầm tay trẻ em, đặc biệt tránh nguy cơ nuốt phải nhiều viên nam châm.

Bảo quản đúng cách không chỉ giúp duy trì bề mặt sản phẩm mà còn hạn chế hư hỏng trong quá trình sử dụng lâu dài.

MAGTA cung cấp các loại nam châm đất hiếm

MAGTA cung cấp nhiều dòng nam châm đất hiếm Neodymium với đa dạng hình dạng và kích thước phục vụ từ nhu cầu dân dụng đến các ứng dụng kỹ thuật.

Các hình dạng phổ biến gồm:

Nam châm đất hiếm hình tròn.
Nam châm đất hiếm hình vuông.
Nam châm đất hiếm hình chữ nhật.
Nam châm đất hiếm hình vòng.
Nam châm đất hiếm có lỗ.
Nam châm đất hiếm hình cung.

Ngoài hình dạng, sản phẩm có thể được lựa chọn theo:

Kích thước.
Độ dày.
Cấp từ.
Lớp phủ.
Hướng từ hóa.
Mục đích sử dụng.

Nếu chưa xác định được hình dạng, kích thước hoặc cấp từ phù hợp, hãy liên hệ MAGTA để được tư vấn lựa chọn nam châm đất hiếm theo nhu cầu sử dụng thực tế.
